GLI IMPIANTI

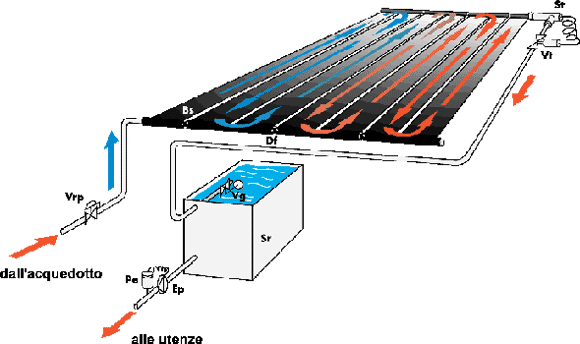

| Vrp | valvola di riduzione di pressione a 3 bar | Vg | valvola galleggiante |
| Bs | batteria di pannelli solari | Sr | serbatoio di raccolta |
| Vt | valvola termostatica | Ep | elettropompa |
| St | sonda della valvola termostatica | Pe | pressostato |
| Df | diaframmi forati |
E' lo schema più semplice ed economico che possa essere concepito;
adatto ad impianti sino a circa 20÷30 m²; fa uso di un serbatoio di raccolta e può
alimentare le docce per caduta, in tal caso non richiede alimentazione elettrica.
E' del tipo «o tutto o niente» nel senso che o riesce a dare la temperatura impostata
o non dà nulla. Per questa ragione, lo schema è adatto solo se l'acqua

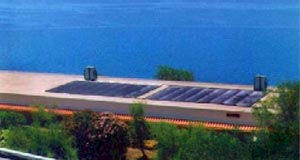

calda è richiesta in coincidenza con un buon soleggiamento, come avviene negli stabilimenti balneari.
L'impianto non richiede integratore termico poiché è utilizzato solo nelle giornate di tempo buono.
I pannelli solari sono alimentati direttamente dalla rete attraverso la valvola di riduzione di pressione Vrp, tarata a max 3 bar.
Tramite la sonda St, la valvola termostatica Vt regola la portata e la temperatura di uscita dell'acqua dai pannelli: se la temperatura tende ad aumentare, la valvola fa passare una maggior portata, riducendo la temperatura; riduce, invece, la portata se la temperatura tende a scendere.
E' bene che l'acqua attraversi i pannelli solari in serie, in virtù di diaframmi Df disposti nelle testate degli stessi; in tal modo, sebbene le portate siano molto ridotte, non vi sono ristagni d'aria e percorsi preferenziali.
L'acqua è raccolta in un serbatoio a pressione atmosferica Sr;
una valvola a galleggiante Vg blocca l'erogazione a serbatoio pieno.
Una elettropompa Ep pilotata da un pressostato Pe, invia l'acqua in utenza; naturalmente, se è possibile installare il serbatoio in posizione più elevata rispetto alle utenze, l'elettropompa ed il pressostato non servono.
A fine stagione si deve provvedere alla protezione antigelo; se l'impianto è stato disposto in pendenza, è possibile il drenaggio, infatti i diaframmi Df sono muniti di un piccolo foro che permette l'ingresso dell'aria, altrimenti i pannelli devono essere smontati o anche riempiti con una soluzione satura di acqua e cloruro di sodio che impedisce il gelo sino a -20°C.
E' del tipo «o tutto o niente» nel senso che o riesce a dare la temperatura impostata
o non dà nulla. Per questa ragione, lo schema è adatto solo se l'acqua
calda è richiesta in coincidenza con un buon soleggiamento, come avviene negli stabilimenti balneari.
L'impianto non richiede integratore termico poiché è utilizzato solo nelle giornate di tempo buono.
I pannelli solari sono alimentati direttamente dalla rete attraverso la valvola di riduzione di pressione Vrp, tarata a max 3 bar.
Tramite la sonda St, la valvola termostatica Vt regola la portata e la temperatura di uscita dell'acqua dai pannelli: se la temperatura tende ad aumentare, la valvola fa passare una maggior portata, riducendo la temperatura; riduce, invece, la portata se la temperatura tende a scendere.
E' bene che l'acqua attraversi i pannelli solari in serie, in virtù di diaframmi Df disposti nelle testate degli stessi; in tal modo, sebbene le portate siano molto ridotte, non vi sono ristagni d'aria e percorsi preferenziali.
L'acqua è raccolta in un serbatoio a pressione atmosferica Sr;
una valvola a galleggiante Vg blocca l'erogazione a serbatoio pieno.Una elettropompa Ep pilotata da un pressostato Pe, invia l'acqua in utenza; naturalmente, se è possibile installare il serbatoio in posizione più elevata rispetto alle utenze, l'elettropompa ed il pressostato non servono.
A fine stagione si deve provvedere alla protezione antigelo; se l'impianto è stato disposto in pendenza, è possibile il drenaggio, infatti i diaframmi Df sono muniti di un piccolo foro che permette l'ingresso dell'aria, altrimenti i pannelli devono essere smontati o anche riempiti con una soluzione satura di acqua e cloruro di sodio che impedisce il gelo sino a -20°C.
|
