GLI IMPIANTI

· circolazione forzata · circolazione naturale · un solo attraversamento · per piscine ·

Lo schema è adatto a piccoli impianti, in particolare per il «fai da te». Ha il vantaggio di non richiedere pompa di circolazione né organi di regolazione né alimentazione elettrica ma è necessario un serbatoio di accumulo a pressione.

Per garantire una sufficiente efficienza, i pannelli devono essere montati con una inclinazione di almeno 30°, altrimenti l'acqua che circola naturalmente potrebbe non rimuovere le bolle d'aria e non circolare in tutti i pannelli.

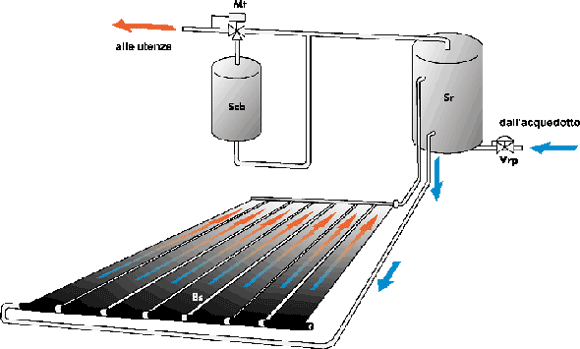

Quando i collettori sono più caldi del serbatoio Sr, si innesca in modo naturale una circolazione che porta l'acqua calda nel serbatoio Sr mentre, dal basso di questo, scende ai collettori acqua più fredda. L'acqua attraversa i pannelli solari Bs in parallelo; l'eventuale aria presente è espulsa verso il serbatoio Sr. Più il serbatoio è in alto rispetto ai pannelli, più è attiva la circolazione naturale.

È bene che, come in qualsiasi impianto solare, il serbatoio Sr sia sprovvisto di integratore termico perché esso interferisce con il funzionamento dell'impianto riducendone di molto l'efficienza. A valle del serbatoio di accumulo Sr, il miscelatore termostatico Mt provvede ad aumentare la temperatura dell'acqua, quando questa è insufficiente, miscelandola con acqua molto calda preparata in uno scaldabagno Scb convenzionale.

A fine stagione si deve provvedere alla protezione antigelo; se l'impianto è stato disposto in pendenza è possibile il drenaggio altrimenti i pannelli devono essere smontati o anche riempiti con una soluzione satura di acqua e cloruro di sodio che impedisce il gelo sino a -20°C.
